லேசர் வெட்டும் இயந்திரங்களில் கியர்கள் மற்றும் ரேக்குகளின் பங்கு

லேசர் வெட்டும் கருவிகளில், கியர் மற்றும் ரேக் அமைப்பு ஒரு முக்கிய பரிமாற்றக் கூறுகளாக செயல்படுகிறது, இது இயக்க துல்லியம் மற்றும் ஸ்திரத்தன்மையில் தீர்க்கமான பாத்திரத்தை வகிக்கிறது. துல்லியமான மெஷிங் மூலம், வெட்டும் தலையின் பல-அச்சு ஒருங்கிணைந்த கட்டுப்பாட்டை அடைய இது சக்தியை மாற்றுகிறது, லேசர் வெட்டும் செயல்முறைகளின் செயல்திறனையும் துல்லியத்தையும் உறுதி செய்கிறது.

கோட்பாடுகள் மற்றும் செயல்பாடுகள்

துல்லியமான பரிமாற்ற வழிமுறை

கியர்கள் பல் நிச்சயதார்த்தம் வழியாக முறுக்குவிசை கடத்துகின்றன, அதிக பரிமாற்ற திறன் (> 98%) மற்றும் துல்லியமான கியர் விகிதங்களை வழங்குகின்றன. இது வேகம் மற்றும் முறுக்கு துல்லியமான சரிசெய்தலை செயல்படுத்துகிறது, மைக்ரான்-லெவல் எந்திரத்திற்கு (± 0.01 மிமீ) சிக்கலான எக்ஸ்/ஒய்/இசட்-அச்சு இயக்கங்களைச் செய்ய வெட்டும் தலையை இயக்குகிறது.

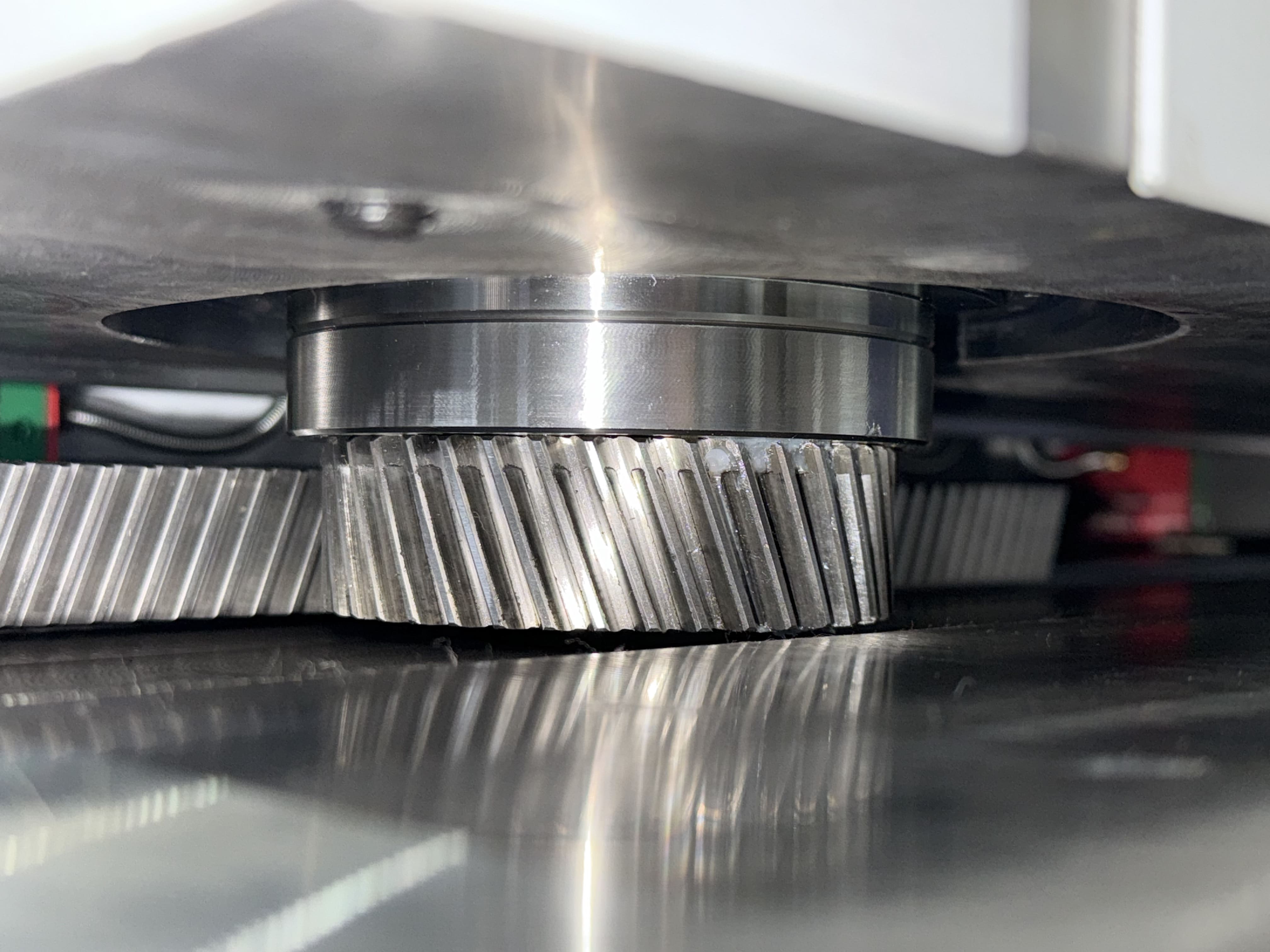

ரேக் கட்டமைப்பு அம்சங்கள்

ரேக்குகளில் நேரியல் பல் சுயவிவரங்கள் உள்ளன, அவை எல்லையற்ற சுருதி வட்டங்களுடன் உருளை கியர்களுக்கு சமமானவை. லேசர் வெட்டிகள் பொதுவாக நேராக அல்லது ஹெலிகல் ரேக்குகளைப் பயன்படுத்துகின்றன. ஹெலிகல் ரேக்குகள், அவற்றின் அதிக தொடர்பு விகிதம் (> 30% மேம்பாடு), மென்மையான பரிமாற்றம் மற்றும் குறைந்த இரைச்சல் அளவுகள் (<65 dB) ஆகியவை அதிவேக, உயர் துல்லியமான பயன்பாடுகளுக்கு விரும்பப்படுகின்றன.

முக்கிய தொழில் நன்மைகள்

மல்டி-அச்சு நிலைப்படுத்தல்: ரேக்குகள் மற்றும் சர்வோ மோட்டார்ஸின் கூட்டு செயல்பாடு .0 0.01 மிமீ நிலைப்படுத்தல் துல்லியத்தை அடைகிறது.

உயர் டயமிக் பதில்: உகந்த கியர்பாக்ஸ் வடிவமைப்பு 200 மீ/நிமிடம் வெட்டும் வேகத்திற்கு 2 ஜி முடுக்கம் ஆதரிக்கிறது.

மேம்பட்ட சுமை திறன்: ஹெலிகல் பல் ஈடுபாடு தொடர்பு பகுதியை அதிகரிக்கிறது, ஒற்றை-பல் சுமையை 15-20% குறைக்கிறது மற்றும் கூறு ஆயுட்காலம் 20,000 மணிநேரமாக நீட்டிக்கிறது.

பராமரிப்பு வழிகாட்டுதல்கள்

சட்டசபை ஆய்வு: கியர் சீரமைப்பு சகிப்புத்தன்மையை உறுதிப்படுத்தவும் ≤0.02 மிமீ சீரான தொடர்பு வடிவங்களுடன்.

அனுமதி கட்டுப்பாடு: 0.05-0.08 மிமீக்குள் பின்னடைவைப் பராமரிக்கவும்; பூஜ்ஜிய-பேக்லாஷ் செயல்பாடு தடைசெய்யப்பட்டுள்ளது.

உயவு மேலாண்மை: ஒவ்வொரு 500 இயக்க நேரங்களுக்கும் ஐஎஸ்ஓ விஜி 220 கியர் கிரீஸைப் பயன்படுத்துங்கள்.

பாதுகாப்பு நடவடிக்கைகள்: வெளிப்படும் கியர்களுக்கு IP54- மதிப்பிடப்பட்ட பாதுகாப்பு உறைகளை நிறுவவும்; செயல்பாட்டின் போது தொடர்பைத் தவிர்க்கவும்.

தவறு கண்டறிதல்: அசாதாரண அதிர்வு (> 50 μm வீச்சு) அல்லது சத்தம் (> 75 dB) க்கு உடனடி பணிநிறுத்தம் தேவை.
